门下观测镜，是一种利用光电转换、音频采集和电子成像等器件，采集、显示和储存目标声像信息的侦察器材。系统具有昼夜间照相、录像、侦听等功能，可通过门下缝隙对房间内部情况实施侦察。

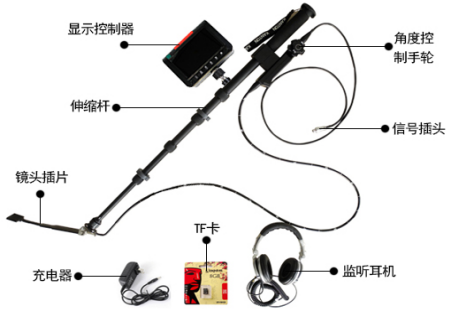

二、系统组成
主要由探头、控制器、伸缩杆、耳机、麦克风等部分组成（含探头1个、控制器1个、伸缩杆1个、耳机1个、电池2块、充电器1个、视频数据线2套、清洁套装1套、使用维护说明书1册、教学光盘1张、携行箱1个等）。
三、战技指标
（一）探头
1.视 场 角：≥60°
2.景深范围：30mm～∞
3.摄像头：≥30万像素
4.夜视辅助光源：波长940nm，照明距离≥6m
5.麦克风：拾音距离≥6m，信噪比≥50dB
6.探头尺寸：厚度≤5mm
宽度≤50mm
7.弯曲角度：水平方向，±40°
垂直方向，≥40°
8.弯曲控制：手动和机械控制
（二）控制器
1.显 示 器：≥4英寸，彩色液晶屏
2.分 辨 率：≥800×480
3.存储格式：图片JPEG、录像AVI或MP4
4.存储介质：SD卡或TF卡
5.存 储 量：≥32G
6.接 口：视频输入/输出接口、USB数据传输接口、充电接口
7.耳机插口：标准3.5mm
（三）伸缩杆
1.伸缩范围：600mm～1500mm（误差：±50mm ）
2.强度要求：抗拉强度≥205MPa，屈服强度0.2≥170MPa
（四）耳机头戴式，有线接收，灵敏度≥90dB/mW
（五）其他诸元
1. 系统重量：≤2.5kg（不含携行箱）
2.供电方式：锂电池供电，可充电、可更换
3.连续工作时间：≥3小时（单块电池，常温下）
4.其他要求：系统各部分组成应有静音设计，伸缩杆在各种状态下使用不应有肉眼可见的颤动。
5.环境适应性
（1）工作温度：-20℃～50℃ （2）贮存温度：-40℃～60℃
（3）防尘防水等级：IP63
